Regenwatersysteemvoorbeelden

Regenwatersysteem voor nieuwbouwproject van 9 woningen

Regenwatersystemen voor een nieuwbouwproject voor de verzorging met regenwater van 2 toiletten, een buitenkraan en eventueel een wasmachine.

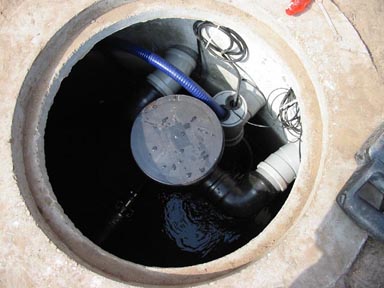

De betontank wordt ondergronds geplaatst. Deze tank heeft een inhoud van 2500 l en is speciaal geschikt voor toepassing bij hoge grondwaterstand. De in-en uitvoeropeningen zitten op dezelfde hoogte.
Het CS-1 fijnfiltersysteem is in de tank ingebouwd.
De drukdompelpomp wordt op de bodem van de tank geplaatst. Door de drijvende aanzuiging wordt het water altijd ruim boven de bodem aangezogen.
Een elektronische sensor bewaakt het waterniveau in de tank. Door het aanvullen met drinkwater wordt een minimumniveau in de tank gehandhaafd.
De regelmodule is de VRC-1. Deze is samen met de drukregelaar binnenshuis geplaatst.

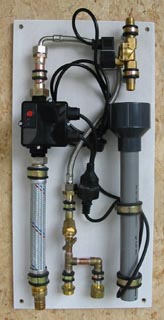

De verschillende componenten zijn op een montageplaat voorgemonteerd, waardoor de installatie snel kan verlopen.

Technische details:
- 2500 liter opslagtank van beton
- Dompelpomp Acuatec 60 met drijvende aanzuiging
- Regelunit VRC-1
- Drukregelaar
- Filtersysteem grof/fijn filter CS-1





Eenvoudig regenwatersysteem voor toilet

Als regenwater alleen wordt gebruikt voor een toilet kan met een eenvoudig systeem worden volstaan.

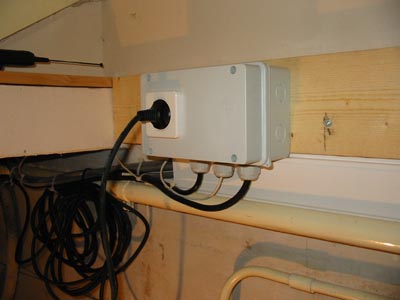

Een drijfschakelaar in de stortbak van het toilet schakelt de pomp in. De drijfschakelaar schakelt met veilige laagspanning. Een elektronische schakeling met relais schakelt de pomp in. De pomp is een standaard 230 V vijverpomp. Deze levert net zolang water tot de drijfschakelaar hem weer uitschakelt.
Voordelen: geen dure drukpomp en drukregelaar nodig. Toch een professionele oplossing met lange levensduur.

Als het regenwater in de tank op is wordt in deze toepassing de pomp uitgeschakeld door een vlotterschakelaar die zich in een van de tanks bevindt. Omdat het regenwater in de stortbak komt via de tweede aansluiting. (een stortbak heeft vrijwel altijd zowel links als rechts een aansluiting) blijft de normale aansluiting op het drinkwater aanwezig. Bij een lege tank kan men dan door het opendraaien van het kraantje tijdelijk voor toiletspoeling op drinkwater overschakelen. Voor wie dit te lastig is kan uiteraard een suppletieregeling naar de tank worden gerealiseerd.

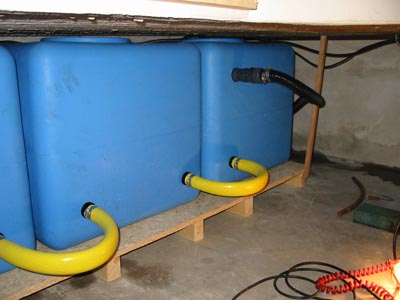

In dit geval waar een lage kelder aanwezig is konden 3 tanks van elk 200 liter binnenshuis worden geplaatst.

Alle onderdelen kunnen door dBCOM worden geleverd.


Technische details:
filter T33 in de regenpijp
3 tanks elk 200 liter
Vijverpomp 230 V 50 Watt
Drijfschakelaar in de stortbak
Vlotterschakelaar in de tank
Elektronische schakeling met trafo en relais
