Solar
regelaars
Tussen het zonnepaneel
en de accu moet een regelaar worden aangesloten. Solar
Regelaars
beschermen de accu
tegen overladen en tegen het ontladen via het zonnepaneel ('s
nachts).
Sommige typen beschermen de accu ook tegen te diepe ontlading.
Doel is de levensduur van de accu te verlengen.
Door de volautomatische werking hoeft de gebruiker de ladingstoestand
van de accu niet meer regelmatig te controleren.
Over accu's valt veel te
vertellen. Zie onder accu's. Van belang is dat de accu niet
wordt overladen en dat de accu niet te diep wordt ontladen.
Met name een diepe ontlading en het enige tijd leeg laten staan
is funest voor de accu.
Daarom adviseren wij om altijd een laadregelaar met ontlaadbeveilinging
toe te passen.
Er zijn in principe 2 typen regelaars:
a/ overlaadregelaar
Als een zonnepaneel
wordt toegevoegd aan een al aanwezige accu met regelunit, zoals
bijvoorbeeld bij een caravan, camper of boot, is alleen een overlaadregelaar
nodig.
Het bewaken en eventueel signaleren van een ontladen accu gebeurt
dan door de al aanwezige regelaar.
b/ regelaar met lastafschakeling
Deze regelaar heeft dezelfde functies als de eerder genoemde
regelaar, maar heeft daarbij een schakelfunctie waarbij de verbruikers
worden afgeschakeld als de accuspanning te laag is. (Meestal
circa 11,5 V)
Overige kenmerken
De regelaars worden
vaak aangegeven naar de maximale stroom van de
zonnepanelen die de regelaar kan verwerken en de maximale stroom
die aan de gebruikers kan worden geleverd.
Regelaars kunnen voor 12 of 24 V accu's bedoeld
zijn. Sommigen zijn voor beiden geschikt en kunnen worden omgeschakeld,
anderen doen dit automatisch.
De wat duurdere regelaars hebben vaak een meertraps laadsysteem
voor de accu, waardoor uiteindelijk ook weer een langere levensduur
van de accu wordt bereikt.
Ook zijn de duurdere regelaars vaak beter bestand tegen vochtige
omstandigheden en zijn daardoor beter geschikt voor toepassingen
in onverwarmde ruimtes.
Er zijn regelaars die 2 accu's kunnen laden. Dit
is nuttig bijvoorbeeld voor campers of boten waar meerdere accu's
worden toegepast.
Voor het bijladen van een tweede accu kan ook een afzonderlijke
regelaar worden geleverd. Deze laadt dan de tweede accu zodra
de eerste vol is.
Soms is een display aanwezig, waarop spanning en
stroom afgelezen kan worden.
Een enkele regelaar geeft ook indicatie van de laadtoestand van
de accu. Meestal zijn regelaars met display duurder dan die zonder
display.
Wij leveren ook een losse Volt- Ampere- en Ahmeters,
met LCD-display waarop stroom, spanning en/of Ah zijn af te lezen.
Sommige regelaars maken gebruik van de MPPT techniek
(Maximum Power Point Tracking). Deze regelaars halen hierdoor
gemiddeld 30 % meer vermogen uit uw zonnepaneel.
Met deze regelaars is ook vaak een aanpassing te realiseren tussen
zonnepaneelspanning en accuspanning. Bijvoorbeeld een 24
V zonnepaneel op een 12 V accu of omgekeerd.
De SunLight regelaars schakelen als het donker
wordt automatisch aangesloten verlichting in.
Met een losse schemerschakelaar is dit mogelijk
in combinatie met elk accusysteem.
Een bewegingsdetector voor 12 V is ook leverbaar.
Hiermee kan met lampen laten branden als het en
donker is en er een persoon nadert. Hierdoor wordt
energie bespaard.
Overzicht Solar regelaars, detectors en volt-/amperemeters
Steca Solar regelaars
Steca is een van de grootste leveranciers op het gebied van solar regelaars. De bekende Solsum- en PR-typen zijn al jaren een begrip.
|
|
|
 |
Waarschijnlijk de meest verkochte regelaars voor zonnepanelen. Licht en compact, Geschikt voor 12 en 24 Volt (Dit wordt automatisch ingesteld bij het aansluiten van de accu.) Alle versies hebben een afschakeling van de gebruikers bij een ontladen accu. Geschikt voor zonnepanelen tot respectievelijk 70, 120 en 155 Wp. |
|
|
|
||
|
|
|
||
|
|
|
 |

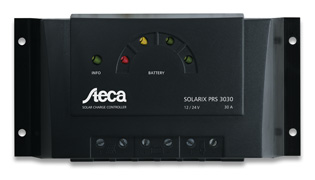

Deze
regelaars hebben een meervoudig laadsysteem, waardoor de accu
optimaal wordt geladen. Automatische keuze voor 12 of 24 V. Er
zijn vier versies op basis van de maximale laad- en ontlaadstroom.
Indicatie m.b.v enkele LED's. Versies respectievelijk 10, 15, 20 of 30 A solar- en gebruikersstroom bij 12 of 24 V. |
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
 |
Vergelijkbaar
met de PRS-range, echter met groot display met veel informatie;
o.a. laad- en ontlaadstroom, spanning, accucapaciteit in % enz.
enz. Met de 2 knoppen is de regelaar volledig instelbaar, ook
voor GEL-accu. Uitgebreide beveiligingen en zelftestfunctie.
Versies respectievelijk 10, 15, 20 of 30 A solar- en gebruikersstroom bij 12 of 24 V. |
|
|
|
||
|
|
|
||
|
|
|
Morningstar Solar regelaars
Morningstar is een Amerikaanse
fabrikant van kwaliteitsregelaars. Kenmerken:epoxyprintplaat,
printplaat en onderdelen gecoat en daardoor goed bestand tegen
vochtige omstandigheden.
De regeltechniek is PWM serieregeling waarbij in de pluslijn
wordt geschakeld. (min is aarde). De fabrikant claimt een failure
rate van beter dan 2 per 1000 geleverde units.
|
|
|
 |
De SunGuard is een compacte regelaar zonder ontlaadbeveiliging. Geschikt voor 12 V zonnepanelen tot maximaal 70 Wp. De elektronica is ingegoten in epoxy, waardoor de SunGuard uitstekend geschikt is voor toepassing op schepen waar de boel niet droogblijft. (sportieve zeilers) |
|
|
|
 |
De SunSaver regelaars zijn compacte regelaars met ontlaadbeveiliging. Metalen behuizing, solide aansluitschroeven. Geschikt voor 12 V. Met een jumper kan het accutype worden ingesteld. Alle typen hebben ontlaadbeveiliging en zijn geschikt voor algemene toepassingen voor zonnepanelen tot 80 (resp. 150 of 300) Wp. Van de SunSaver10 en SunSaver20 zijn 24 V versies leverbaar. afm. 152 x 56 x 33 mm |
|
|
|
||
|
|
|
||
|
|
|
 |
De Sunlight heeft een program- meerbare nachtlichtfunctie. Met behulp van een 10 standen schakelaar kan een van de mogelijkheden worden ingesteld, bijvoorbeeld enkele uren licht na zonsondergang, en/of voor zonsopkomst. Een microcontroller regelt het geheel en is zelflerend voor wat betreft zonsopkomst-en ondergang. Het zonnepaneel fungeert als lichtsensor. 24 V versies zijn leverbaar afm. 168 x 56 x 33 mm |
|
|
|
||
|
TriStar60 |
€ 309,00 |
 |
De TriStar is een universele
zware solar regelaar geschikt voor meerdere functies: Voorzien van display en RS232 interface. Er is ook een 60 A versie leverbaar. afm. 260 x 127 x 71 mm |
MPPT Regelaars
Met een traditionele regelaar zal nooit het maximale vermogen van een zonnepaneel aan een accu kunnen worden afgegeven.
Bijvoorbeeld een paneel van 80 Wp levert bij een bepaalde maximale zoninstraling een stroom van 4,73 A bij een spanning van 16,9 V.
Vermogen is stroom x spanning, dus 4,73 x 16,9 = 80.
Wordt dit paneel aangesloten op een lege accu, stel 11,5 V dan levert het zonnepaneel op dat moment maar 4,73 x 11,5 = 54 Watt.
Een MPPT-regelaar (Maximum
Power Point Tracking) bepaalt het optimale werkpunt zodat het
maximale vermogen uit het paneel wordt gehaald
en zet dit om naar de lagere accuspanning. In feite zal deze
regelaar dus meer stroom aan de accu leveren dan dat het zonnepaneel
levert.
Het meeste voordeel wordt
bereikt bij lage accuspanning. Als de accu voller raakt neemt
het voordeel af.
Deze regelaars halen gemiddeld 30 % meer vermogen uit uw zonnepaneel
dan een conventionele regelaar.
Voordelen:
U kunt een kleiner zonnepaneel aanschaffen (goedkoper)
Dat betekent ook; minder gewicht, belangrijk voor caravan en
camper.
MSTE, MPPT Regelaars
MSTE levert een uitgebreide
range MPPT regelaars. (Maximum Power Point Tracking), ofwel hoogrendementregelaars.
Hiermee haalt u steeds de maximale energie uit uw zonnepaneel.
Zie hierboven voor een uitleg.
Een zeer belangrijke toepassingsmogelijkheid is het kunnen aanpassen
tussen
zonnepaneelspanning en accuspanning, wat met meerdere typen mogelijk
is.
Zo kun je bijvoorbeeld met een 24 V paneel een 12 V accu laden
en omgekeerd.
Ook kun je zonnepanelen bedoeld voor teruglevering aan het
lichtnet
gebruiken voor het laden van je 12 of 24 V accu.
Zie de tabel, of neem contact met ons op voor advies.
regelaars |
Type | Prijs
(incl. btw) |
Zonnepaneel | Accu (V) |
 |
MPT1.120 | €109,00 | 120W/12V | 12V |
 |
MPT200-12 | €159,00 | 200W/12V | 12V |
|
MPT1.170-24 MPT1.170-36 MPT1.170-48 |
€189,00 | 170W/12V 170W/12V 170W/12V |
24V 36V 48V |
 |
MPT215 | €189,00 | 215W/24V | 12V |
 |
MPT400 | €225,00 | 400W/24V | 24V |
 |
MPT320 | €209,00 | 320W/12V | 12V |
 |
MPTDual 30 | €159,00 | 360W
/ 60 cellen |
12V |
 |
MPT930-24 | €385,00 | 930W/100V | 24V |
 |
MPT750S-48 | €469,00 | 750W/48V | 48V |
 |
SIC50-MPT | €979,00 | instelbaar 12V / 630 W 24V/ 1250W 48V/ 2100W |
instelbaar 12V 24V 48V |
 |
LAST25A | €75,00 | lastafschakeling
instelbare drempel |
12V |
| |
LAST45A | €99,00 | lastafschakeling instelbare drempel |
12V |
Speciale regelaars, detectors en volt-/ampèremeters
|
|
|
 |
|
|
|
|
 |
|
|
schakelaar 12V |
|
 |
|
|
detector 12V |
|
 |
|
| Volt/Amp meter Fox D1 |
€ 65,00 |  |
FOX-D1 is een universele digitale meter voor het aangeven van spanning en laad- en eventueel ook ontlaadstroom.- spanningsbereik: 8 V tot 48 V, stroombereik: +/- 20 A- eigenverbruik 1,8 mA |
| Volt/Amp meter Fox D1/E |
€ 65,00 |  |
|
| Ampèreuur meter BMV700 |
€ 179,00 |  |
|
Voor zwaardere en/of speciale typen . . . . bel 0499 392261
